核心事件：E系列GPU IP正式亮相

Imagination Technologies于近日举办E系列GPU IP产品展示会，发布全新一代面向终端AI计算的GPU解决方案。该系列聚焦图形、计算与AI能力的统一架构整合，核心硬信息如下：

• 发布时间：2026年9月近期（未披露具体日期）
• 关键产品：E-Series GPU IP（单核与多核配置）
• 发布时间与可用性：演示已进行，未公布具体量产时间表
• 权重开放：信息未披露，但强调软件栈支持跨代迁移复用

架构革新：GPU自研神经核，减少数据搬运

E系列最显著的突破在于将Neural Core（神经核）深度整合进GPU异构架构。Neural Core是专用于矩阵运算的计算单元，其意义不仅在于提升AI算力，更在于改变数据流动路径——传统方案中GPU负责渲染、NPU负责超分，中间结果需经DDR内存中转；而E系列让GPU独自完成渲染与神经超分重建，数据无需进出片外内存。

关键性能指标：

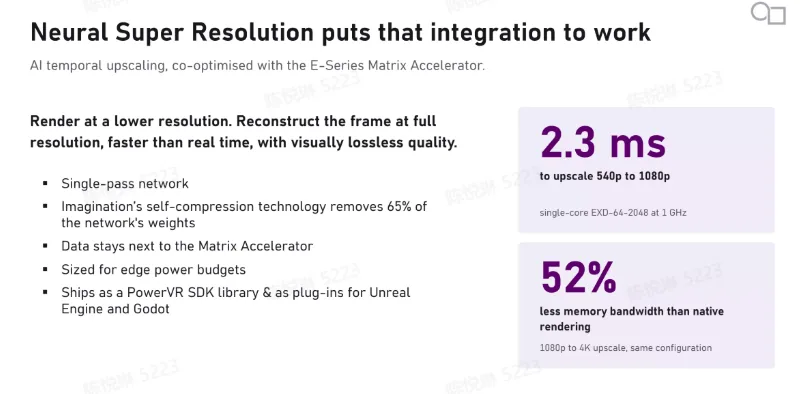

• 单核E系列将540p画面提升至1080p，仅耗时2.3毫秒

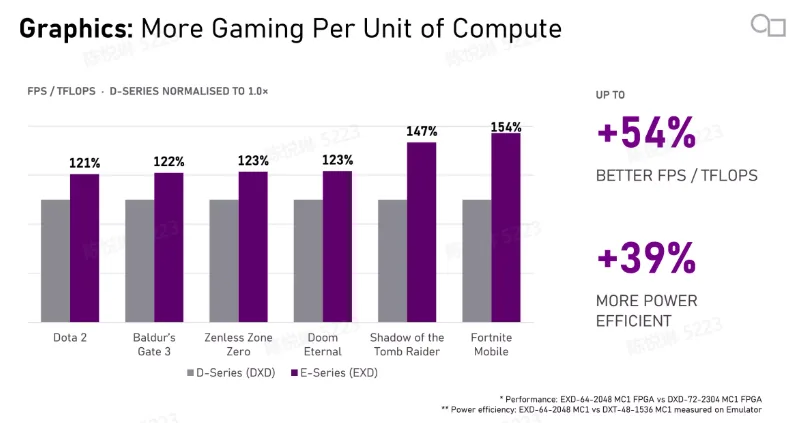

• 同配置下拉升至4K时，带宽消耗最高降低54%，帧率达对照组2.5倍
• 每瓦性能提升最高达39%

这一效果得益于三重优化：TBDR（基于分块的延迟渲染）让中间数据留在片上；自研神经超分算法通过压缩技术降低超50%权重数据量；ALU执行机制改造实现"最大化数据复用、最小化不必要的数据搬运"。

AI推理能力：Prefill阶段性能跃升4.7倍

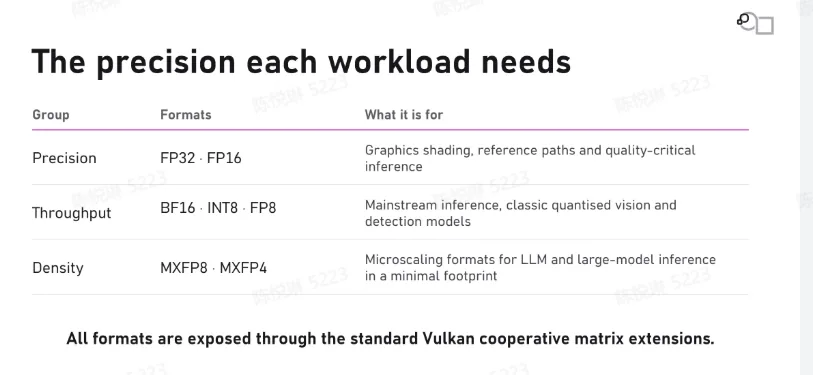

E系列首次引入LLM推理常用的MXFP8/MXFP4低位宽格式硬件支持。低位宽设计直接提升矩阵运算吞吐效率，尤其利好大语言模型Prefill阶段——该阶段负责处理输入上下文生成首个Token，直接影响TTFT（Time To First Token，首Token延迟）。

性能对比：

• Prefill阶段性能提升4.7倍（相比上一代产品）
• 多模态卷积计算性能达上一代4.4倍，应对视觉识别与传感器处理

值得注意的是， Decode阶段虽同样受益于权重数据量减少带来的带宽压力缓解，但实际表现仍受限于SoC集成的内存子系统配置。E系列通过AXI接口支持LPDDR/GDDR/HBM等多种内存，最高可支持768GB/s读取带宽。

软件生态与异构协作：GPU不是孤岛

E系列保留了GPU的通用性，开发者可通过OpenCL、Vulkan编写计算内核，或接入Llama.cpp、ONNX、PyTorch等上层框架。Imagination强调其跨代统一的软件栈设计，使针对E系列的优化工作可延续至未来产品。

在实际SoC部署中，CPU、GPU、NPU形成协同体系：CPU负责任务协调与流程管理，GPU承担图形与AI加速，NPU处理特定低功耗推理任务。E系列通过硬件mailbox传递指令、共享内存减少数据拷贝、支持GPU软件集成进客户SDK，实现灵活分工。

适配建议与落地指南

适合立即关注的用户：

• 消费电子芯片设计厂商：需要在有限面积内平衡图形与AI性能
• Agent PC与边缘计算方案商：关注TTFT延迟与能效比
• 汽车与机器人企业：寻求统一架构降低软件维护成本

建议再观望的场景：

• 专用于NPU推理的嵌入式设备：若AI负载高度固定且无需图形能力，独立NPU可能更具成本优势
• 需要HBM3E等顶级内存接口的超高端应用：E系列最高768GB/s带宽接近GDDR6水平，但未达HBM3E上限

写在最后

当AI负载从云端向端侧迁移，SoC designers面临算力整合的难题。Imagination选择让GPU而非新增独立NPU承担更多工作，其价值不在于某项参数的绝对领先，而在于用同一套硬件与软件体系，降低端侧AI部署的总拥有成本——从设计复杂度、验证周期到长期维护，这或许才是E系列真正试图验证的商业路径。
