凌序之心Lynx｜GitHub深读:Archify｜让代码库自己画架构图

能把代码库自动生成带Motion的交互式架构图,支持流程/序列/数据流等五种图型

English

凌序之心Lynx｜GitHub深读:Archify｜自带 Motion 的交互式架构图 Engine

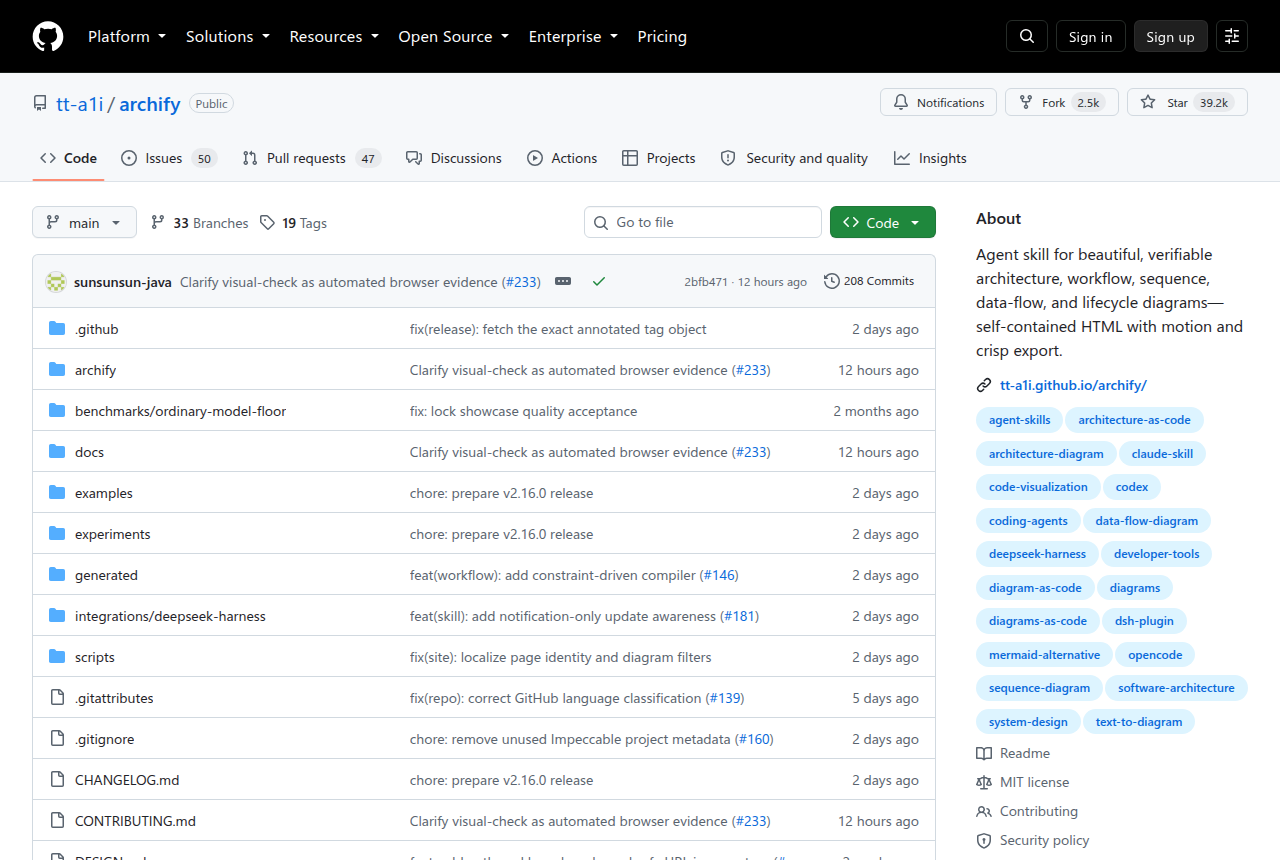

这是什么?一个能把代码库或系统描述 instantly 转成交互式架构图的工具,今天登上 GitHub Trending 首页——它不靠人工描图,而是用 AI 读懂代码后自动绘制、验证、导出五种专业 diagram 类型。

在软件工程领域,架构图长期存在三个痛点:手动绘制耗时易错,代码仓库变更后图与实际脱节, sharing 时又缺乏上下文。Archify 的创意在于它把 “架构即代码” 的理念推到了新阶段:不仅生成图,还保留作者意图、支持版本对比、能追溯上下游依赖关系。

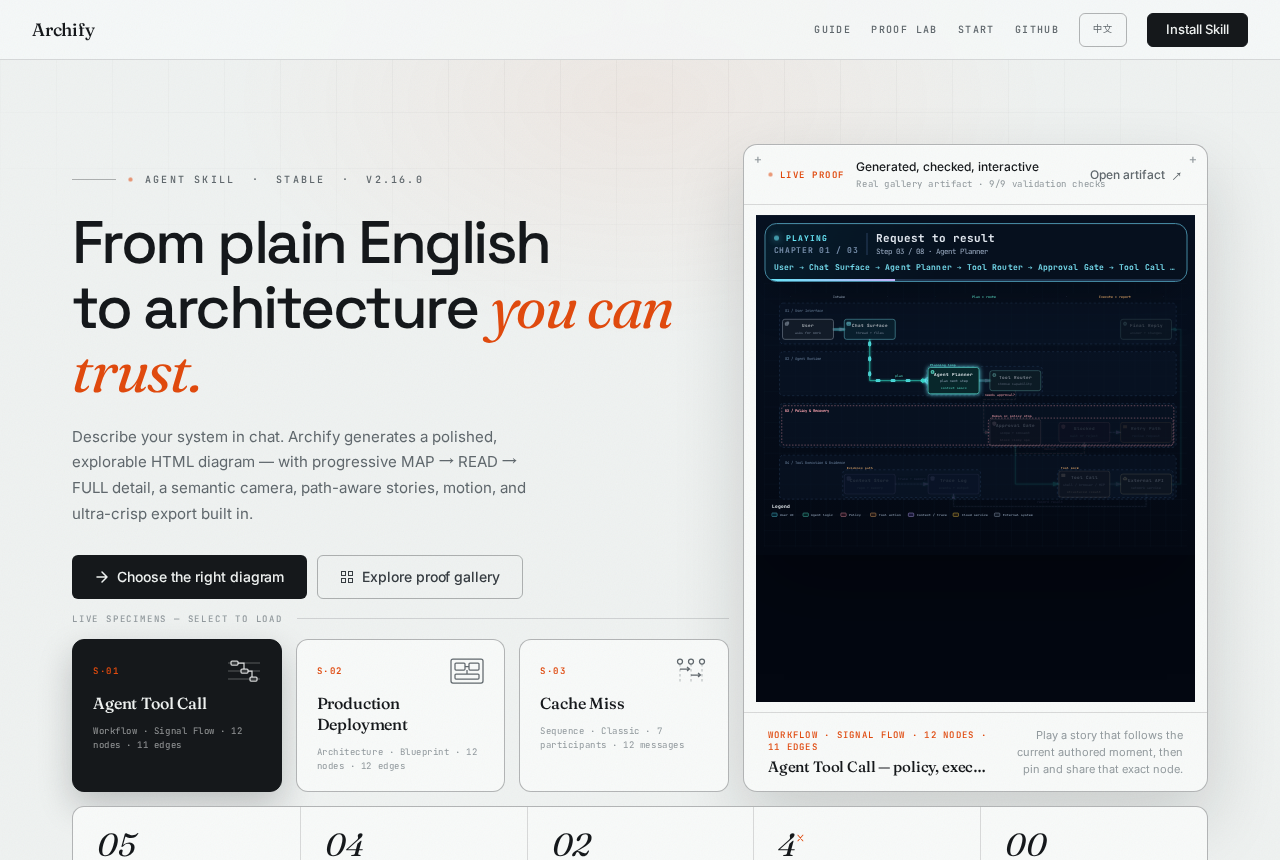

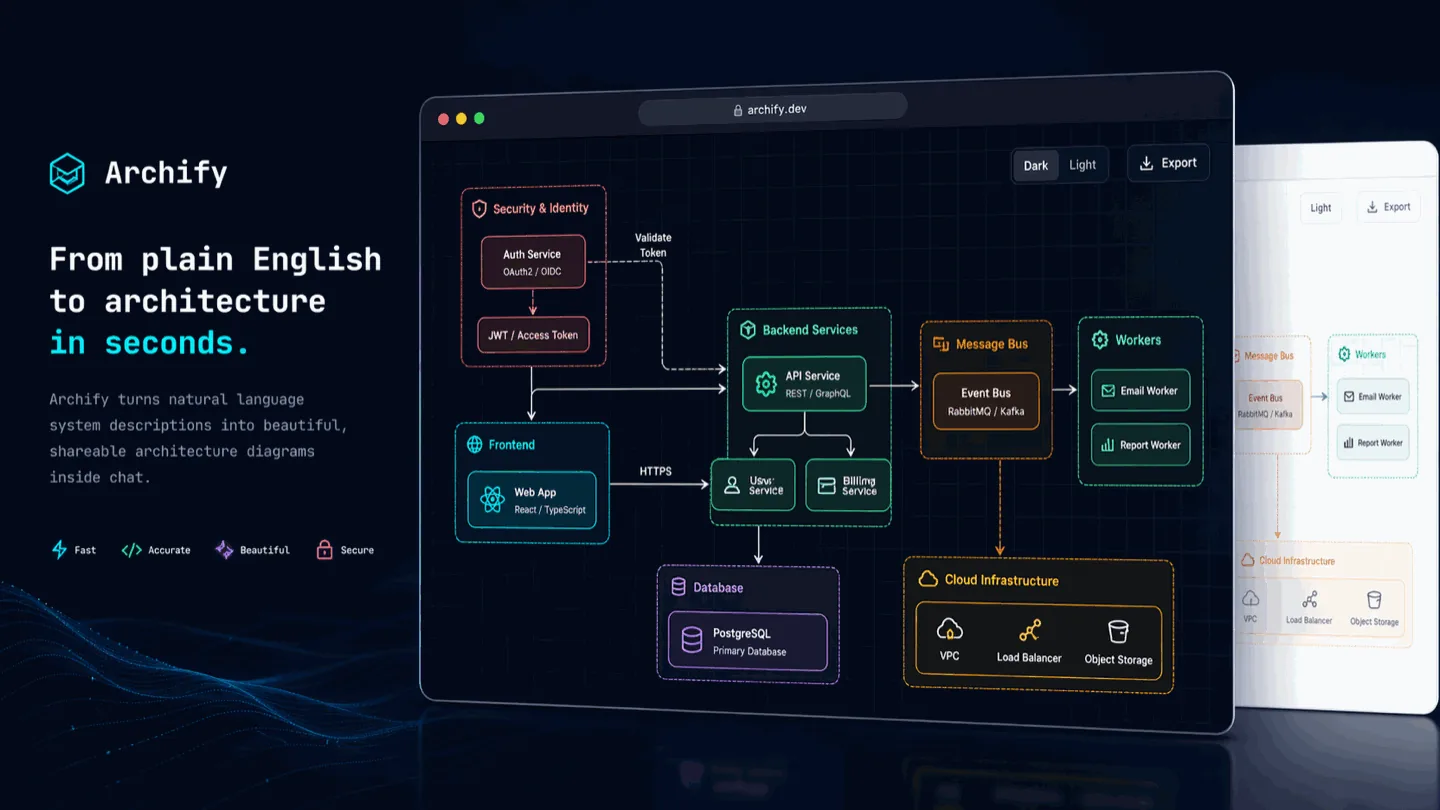

Archify 产品预览

核心功能:五种图型,四重预设

Archify 支持五种专业 diagram 类型,每种对应不同的工程沟通场景:

  • Architecture: 组件图,服务边界,信任边界——适合展示整体系统布局

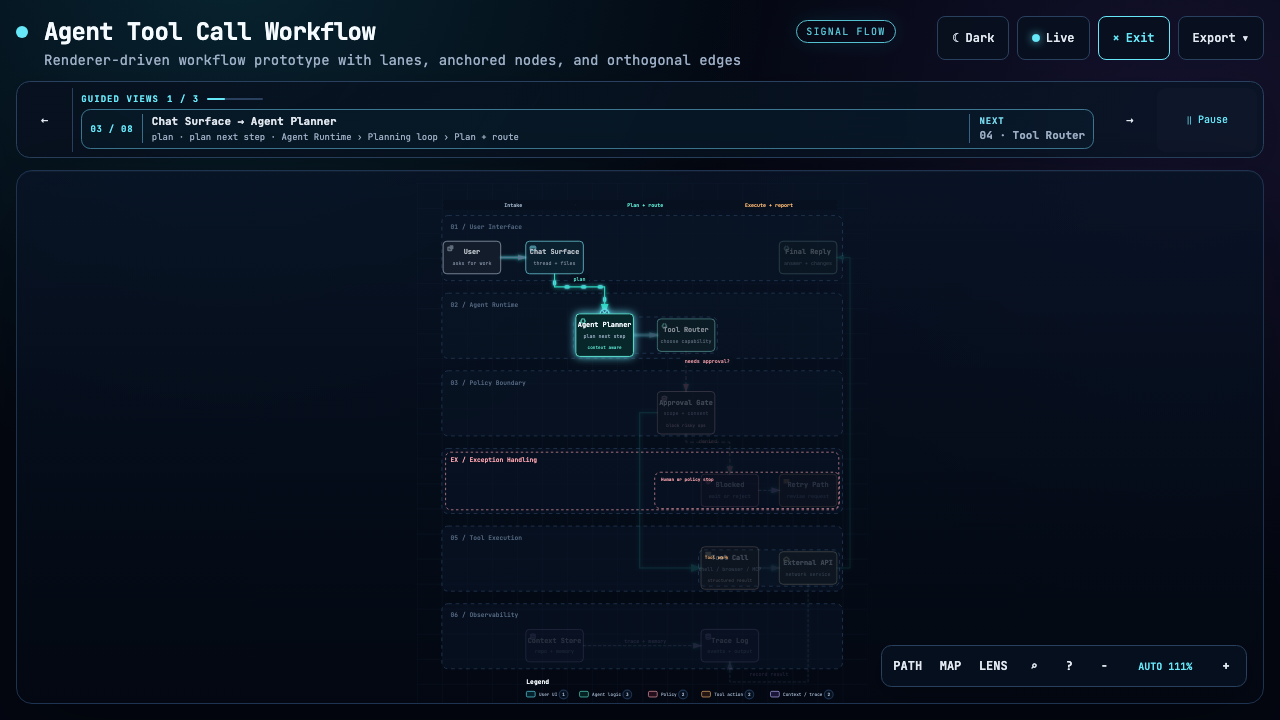

  • Workflow: 工作流图,CICD 流程,审批链路——清晰标出参与者与分支条件

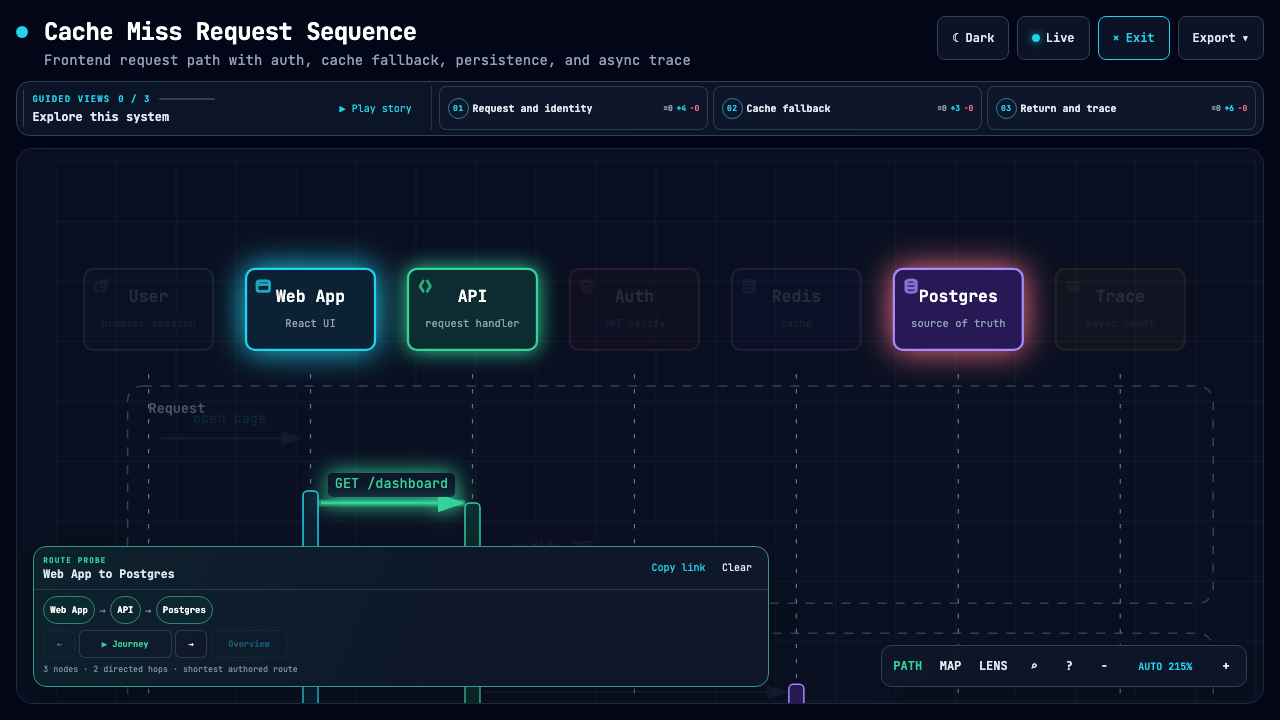

  • Sequence: 序列图,调用时序,方法调用链——查看数据在组件间如何流转
  • Data-flow: 数据流图,管道处理,状态转换——展示信息如何被处理与转换
  • Lifecycle: 生命周期图,资源状态机,运行阶段——刻画对象从创建到销毁的全过程

四种预设风格适配不同受众:

  • Classic: 通用简洁,适合技术文档与白皮书
  • Blueprint: 工程蓝调风,适合架构评审与规划会议
  • Signal Flow: 信号流向Explicit,适合实时系统与流处理场景
  • Brand: 带品牌标识,适合对外展示与发布

图例对比

上手极简:三条命令直接开画

Archify 支持多重使用方式,无需仓库即可启动:

1
2
3
4
5
6
7
8

# 全局安装到任意 AI 编辑器
npx skills add tt-a1i/archify -g

# 临时使用(适配 Codex CLI)
npx skills use tt-a1i/archify@archify --agent codex

# Cursor 专用安装(非交互模式)
npx -y skills add tt-a1i/archify --skill archify --agent cursor --global --copy --yes

安装后,在对话中只需自然描述系统:

“用 Archify 画:浏览器 -> API -> Redis 缓存 -> PostgreSQL 备用”

或直接分析现有仓库:

“分析这个代码库,生成 8-12 个核心组件的高层架构图,包含主路径、外部依赖与信任边界”

后续可追加微调指令:“加 Redis”、“把认证模块挪到左侧”、“高亮回滚路径”——它保留 JSON 源文档,确保每次变更可追溯。

导出菜单示例

技术亮点:确定性渲染与验证闭环

Archify 的技术 guts 并不止于可视化。它最值得深挖的设计有三处:

Typed JSON IR。它定义了一套类型化中间表示(JSON IR),Agent 生成的架构描述走这套 schema,再由 Archify deterministic 编译为 HTML/SVG。这意味着同样的输入永远产出同样的图,杜绝了"随机特效"——这对工程文档至关重要。

Delta Compare。支持对比两个版本的架构快照,精确输出 Added/Removed/Changed/Moved/Rerouted 五类变更事实。想象 PR 到期前检查架构图:不再靠肉眼比对,而是机器生成变更清单。

Reach Tracing。给定源节点,可向上追溯 Upstream、向下延伸 Downstream 的"作者声明的依赖链",而非引擎推测的.runtime 路径。这保证了图的可信度——它展示的是作者认定的关系,而非运行时可能的调用。

MCO 运行时架构实测

适合谁用?——三类典型场景

  • 架构师：代码库更新后,无需重新画图,直接 diff 出架构变更,快速同步团队认知
  • 技术管理者：汇报时用"_share card"导出 1200×630 标准图(类似 GitHub 社区封面),省去 screenshot 后的裁剪功夫
  • AI Agent 工程师：作为 Agent Skill 集成进 Codex/Claude Code/Opencode 等工具,让 AI 自动产出可交互的架构文档

同类工具对比来看:

  • Mermaid 系列: 轻量但依赖手写语法,版本管理困难;Archify 用 JSON IR 解耦了"设计意图"与"渲染语言"
  • Draw.io / Excalidraw: 交互友好但需手动操作;Archify 专注"自动化生成"场景
  • PlantUML: 代码驱动但学习曲线陡峭;Archify 面向 AI Agent 设计, prompts 更自然

muse used 前端应用架构示例

何时不该用?

  • 需要极度定制的视觉设计——Archify 侧重"快速理解"而非精细美化
  • 纯静态流程图——它的 Motion 与交互特性反而增加了文件体积
  • 需要自动反向推导架构——它依赖 Agent 提供 typed JSON IR,不支持纯静态代码分析

写在最后

Archify 的有趣之处在于,它没试图取代专业绘图工具,而是重新定义了"架构图应当如何配合敏捷开发"。当团队开始把架构文档当作代码维护,每一次提交都能带来可验证的变更,这可能是" Architect as Code"理念真正落地的信号。

它不依赖 GitHub Action 或 CI Pipeline,只靠 Agent Chat 就能完成图表生成与更新——这种"增量式架构演进"的体验,或许值得每一位技术负责人都试试看。
